Telemetrie Kit 30-010

2.780,40

Beschreibung

Artikelbeschreibung

Drehmomentmesssystem bestehend aus:

  • Sensorsignalverstärker mit Rotorantennen-Kit
  • Auswerteeinheit
  • Dokumentation

Maximaler Wellendurchmesser: 300 mm

Messsystem

  • Messbereich (voreingestellt): 1 mV/V
  • Signalauflösung: 16 Bit
  • Linearität und Hysterese: <0,25%
  • Abstand Rotor – Auswerteeinheit: 0,5 … 5 mm
  • PCM-Technik
  • Wartungsfrei
  • Fernkalibrierfunktion mittels Shuntwiderstand

SV_3a

  • Anzahl der Kanäle: 1
  • DMS (extern): 350 / 1.000 Ohm
  • Voll- / Halb- / Viertel-Brücke
  • Messbereich (voreingestellt): 1 mV/V
  • Veränderbar mittels Widerstand: 0,1 … 10 mV/V
  • Signalbandbreite: 0 … 1 kHz
  • Nullpunkt- und Verstärkungsdrift: ±0,05%/°C
  • Montage auf der Welle
  • Abmessungen: 8 x 18 x 33 mm
  • Temperaturbereich: -10 … +85°C
  • Schutzart nach EN 60529: IP42

ROT_FER

  • Temperaturbereich: -10 … +85°C
  • Schutzart nach EN 60529: IP67 mit Verguss-Kit
    (nicht im Lieferumfang, siehe Verguss Kit 30-100)

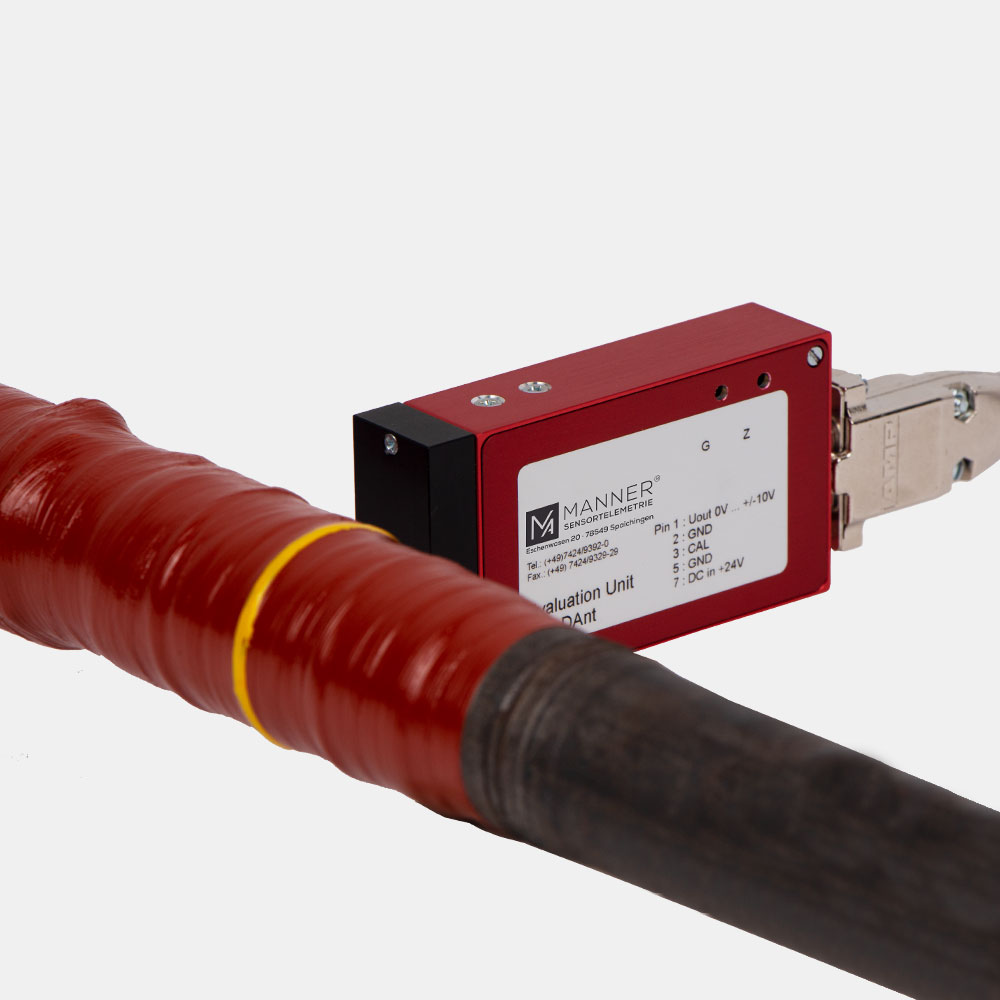

AW_DAnt

  • mit integrierter PickUp (Statorantenne)
  • Anzahl der Kanäle: 1
  • Analoge Ausgangsspannung: 0 … ±10 V / 50 Ohm
  • Signalbandbreite: 0 … 1 kHz
  • Nullpunkt und Verstärkungsdrift: ±0,05%/°C
  • Versorgungsspannung: 24 VDC ±10%, 220 mA
  • Anschluss: D-SUB-9 Stecker
  • Abmessungen: 90 x 50 x 22 mm
  • Temperaturbereich: -10 … +55°C
  • Schutzart nach EN 60529: IP42

VKab_D_ana_Kal

  • Anschluss: D-SUB-9 Buchse
Lieferumfang

  • Sensorsignalverstärker SV_3a
  • Rotorantennen-Kit
  • Auswerteeinheit AW_DAnt
  • D-SUB-9 Buchse für Systeme mit analogem Datenausgang
  • Dokumentation auf USB-Stick

Nicht im Lieferumfang

  • DMS-Sensor
  • Ergänzungswiderstände
  • Verguss-Kit (extra zu bestellen)
