Eine Revolution steht an - Modulare, flexible, remote erweiter- und frei konfigurierbare Nahfeldtelemetrie für alle gängigen Sensortypen mit 24 Bit

In der Vergangenheit wurde häufig eine Messtechnik für eine spezifische Messaufgabe bestellt. Doch die Kosten der Messtechnik machen diese zu einem Investitionsgut, welches im besten Fall für unterschiedliche Aufgabenstellungen geeignet sein sollte. Da die Messaufgaben der Messtechnikingenieure gerade im rotierenden Bereich vielfältig sind, mussten in der Vergangenheit häufig mehrere Telemetriesysteme für unterschiedlichste Messaufgaben beschafft werden.

Manchmal reicht ein Kanal bei einer Standarddrehmomenterfassung aus, aber oft müssen später weitere Größen wie z.B. weitere Dehnungen, Druck, Axialkraft oder auch Temperaturen mit PT 100 oder Thermoelementen in einer Messaufgabe erfasst werden. Schnell kommen statt 1-4 auch mal 8, 12, oder gar der Wunsch nach 16 oder mehr Messkanälen mit unterschiedlichsten Sensorverwendungen. Die Anwenderfreundlichkeit und Anschaltbarkeit von verschiedenen Sensortypen sind somit von entscheidender Bedeutung.

Eine langwierige Evaluation der möglicherweise zukünftigen Messaufgaben ist wiederum aufwendig und im Voraus nur schwer möglich. Gerade in Zeiten von Covid-19 sind Budgets zum Teil knapp oder nur Kleininvestitionen ohne langen Genehmigungsprozess unkompliziert möglich – ein flexibel konfigurierbares und erweiterbares System bietet hier enorme Vorteile.

Um unseren Kunden größtmögliche Flexibilität zu ermöglichen, bietet unsere neue Mehrkanaltelemetrie MasterMind eine flexibel konfigurierbare  Telemetrie, die auch im Nachhinein erweiterbar ist.

Es handelt sich hierbei um einen Messverstärker Baukasten – modular, flexibel, remote erweiter- und frei konfigurierbare Sensorsignalverstärker.

Das Modul MasterMind

Das System kann in der kompakten 4-Kanal Bauform sowohl in Standardgehäusen als auch in kundenspezifischen Gehäusen gekauft werden. Die 4-Kanal Module sowie ein Netzteilmodul können beliebig durch den Kauf mehrerer Module erweitert werden. Durch eine flexible Zusammenschaltung über das Mastermodul werden die weiteren Module gesteuert. Insgesamt sind somit zwischen 4 und bis zu 128 Kanälen mit einem System realisierbar.

Besonders hervorzuheben ist auch der mögliche Abstand zwischen den einzelnen 4-Kanal Modulen. Bis zu 500mm Abstand je Modul kann hier realisiert werden. Damit kann auch in großen und komplexen Maschinen mit weit auseinander liegenden Messstellen eine Messung mit einem System realisiert werden.

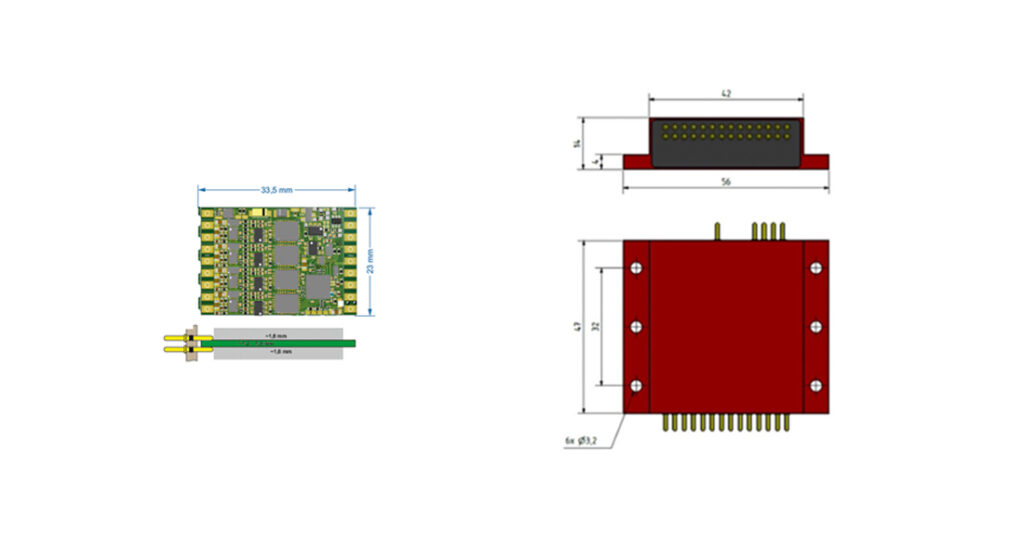

Jedes Modul ist sehr kompakt mit den Abmaßen: 33,5 mm x 23 mm x 5 mm und kann damit, wenn der Bauraum keine Direktapplikation fordert, vielfältig eingesetzt werden.

Natürlich können auch mehrere 4-Kanal Module in ein Gehäuse gebaut werden:

Module
Dimensions
4-Kanal-Messverstärker
48,6 x 41 x 10
4-Kanal-Messverstärker – Turbineeinsatz
44,0 x 37 x 14
8-Kanal-Messverstärker
48,6 x 41 x 20
12-Kanal-Messverstärker
48,6 x 41 x 20
13-Kanal, Mehrkanal und kundenspezifische Gehäuse verfügbar

Remote Sensor Auswahl

Mittels Software kann remote der jeweilige Sensor für den jeweiligen Kanal ausgewählt und parametrisiert werden. Der Anwender kann aus einer Vielzahl von Sensortypen auswählen (Halb-, Voll-, Viertelbrücke, isolierte und nicht isolierte Thermoelemente, RTD Sensor, etc.) und hat die Möglichkeit, die Hardwaretests durchzuführen.

Remote einstellbare Abtastraten

Mittels Software kann remote die gewünschte Abtastrate bzw. die erfasste Signalbandbreite der Messsignale gewählt werden. Damit können bedarfsgerecht Filterfrequenzen gewählt werden und lästige Störsignale ausgeblendet werden.

Das MasterMind Modul kann mit allen gängigen MANNER  Übertragungsverfahren genutzt werden: für kleine Übertragungsraten/geringe Modulzahlen bis zum Highspeed. Das Konzept wird abgerundet durch unsere neue MAcquisition Mess-, Konfigurations-, Datenerfassungs-, Monitoring- und Datenanalysesoftware. Komfortabel wird bei der Konfiguration des Sensortyps auch die Anschaltung angezeigt und bietet somit höchsten Benutzerkomfort.

Zudem erlaubt die Software neben Monitoring Funktionen für Ihr Telemetriesystem neue Datenvisualisierungsmöglichkeiten, unter anderem durch ein integriertes Oszilloskop, welches umfangreiche Online – Analysemöglichkeiten bietet.

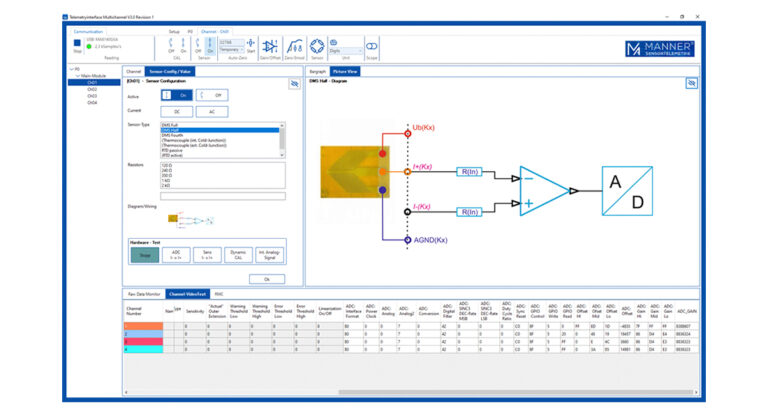

Einstellung des Sensortyps im Channel-Interface

Erweiterung der Kanalzahl des Systems

Mit der dazugehörigen Programmiereinheit können bis zu 128 Kanäle des System neu parametrisiert und zusammengeschaltet werden. Der entscheidende Vorteil: Sie haben vielleicht im ersten Schritt nur eine 4-Kanal Telemetrie gekauft, diese kann nun erweitert werden.

Sollte zunächst nur ein 4-Kanal-System gewünscht sein, so ist das System von uns hierfür vorkonfiguriert.
Durch das Einspielen einer neuen Konfiguration ist das System auf bis zu 128 Kanäle erweiterbar.

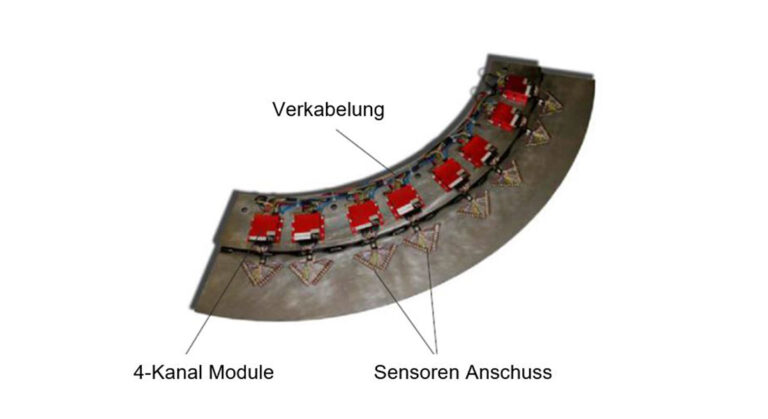

Kaskadierte 4-Kanal Verstärker auf 34 Kanäle erweitert

Ausführung einer digitalen Auswerteeinheit – optional auch analog im Tischgerät möglich
