Telemetrie Kit 30-020 – OptiMA IP42

2.596,65

Beschreibung

Artikelbeschreibung

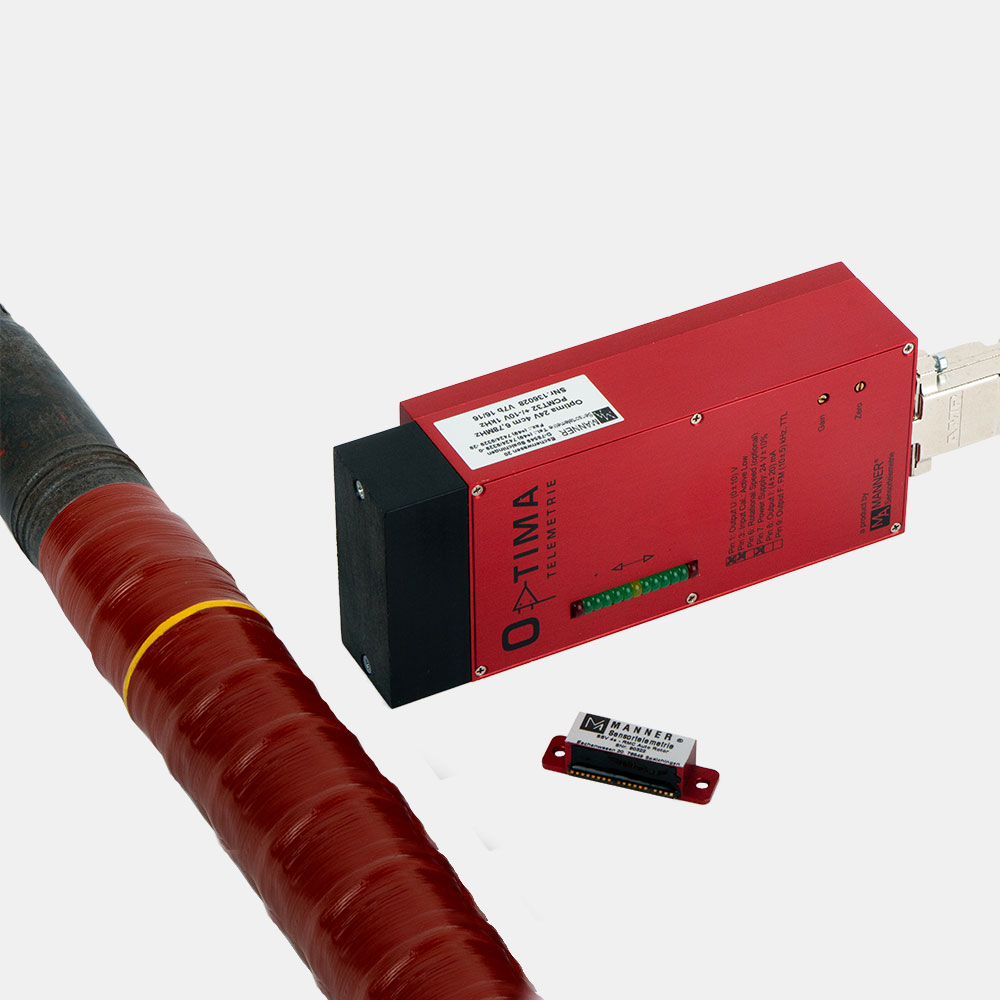

Drehmomentmesssystem bestehend aus:

  • Sensorsignalverstärker mit integriertem Rotorantennenabgleich für einfache Plug & Play Anwendung
  • Rotor-Kit
  • Auswerteeinheit mit integrierter Statorantenne
  • Dokumentation

Messsystem

  • Messbereich (voreingestellt): 1 mV/V
  • Signalauflösung: 16 Bit
  • Linearität und Hysterese: <0,25%
  • Abstand Rotor – Auswerteeinheit: 0,5 – 45 mm PCM-Technik
  • Wartungsfrei
  • Fernkalibrierfunktion mittels Shuntwiderstand

SV_4e

  • Miniaturmessverstärker mit integriertem Rotorantennenabgleich für einfache Plug & Play Anwendung
  • Kompaktchip mit Lötpads
  • Geometrie Länge = 39 mm, Breite: 9,6 mm, Höhe 9 mm
  • Gewicht: 7,2g
  • max. Beschleunigungslast: 20000 g (abhängig von Montage)
  • geeignet für DMS, Widerstand 350,(120, 1000) Ohm, PT100
  • Defaultkonditionierung DMS, Meßbereich 1 mV/V
  • PCM-Technik, Auflösung 16 Bit für hochpräzise Anwendungen
  • Digitalisierung im Rotor, integrierte Datensicherung
  • Abtastrate = 6620 1/s,
  • Bandbreite: 1 kHz
  • Verbesserte Nullpunkt -und Verstärkungsdrift 0,01%/°C, Linearität 0,05% typ.
  • Temperaturbereich -25..+85° C
  • geeignet für DMS, Widerstand 350,(120, 1000) Ohm, PT100
  • Defaultkonditionierung DMS, Meßbereich 1 mV/V

Rotorantennen-Kit

  • Temperaturbereich: -10 … +85°C
  • Schutzart nach EN 60529: IP67 mit Verguss-Kit (nicht im Lieferumfang, siehe Verguss Kit 30-100)

Auswerteeinheit

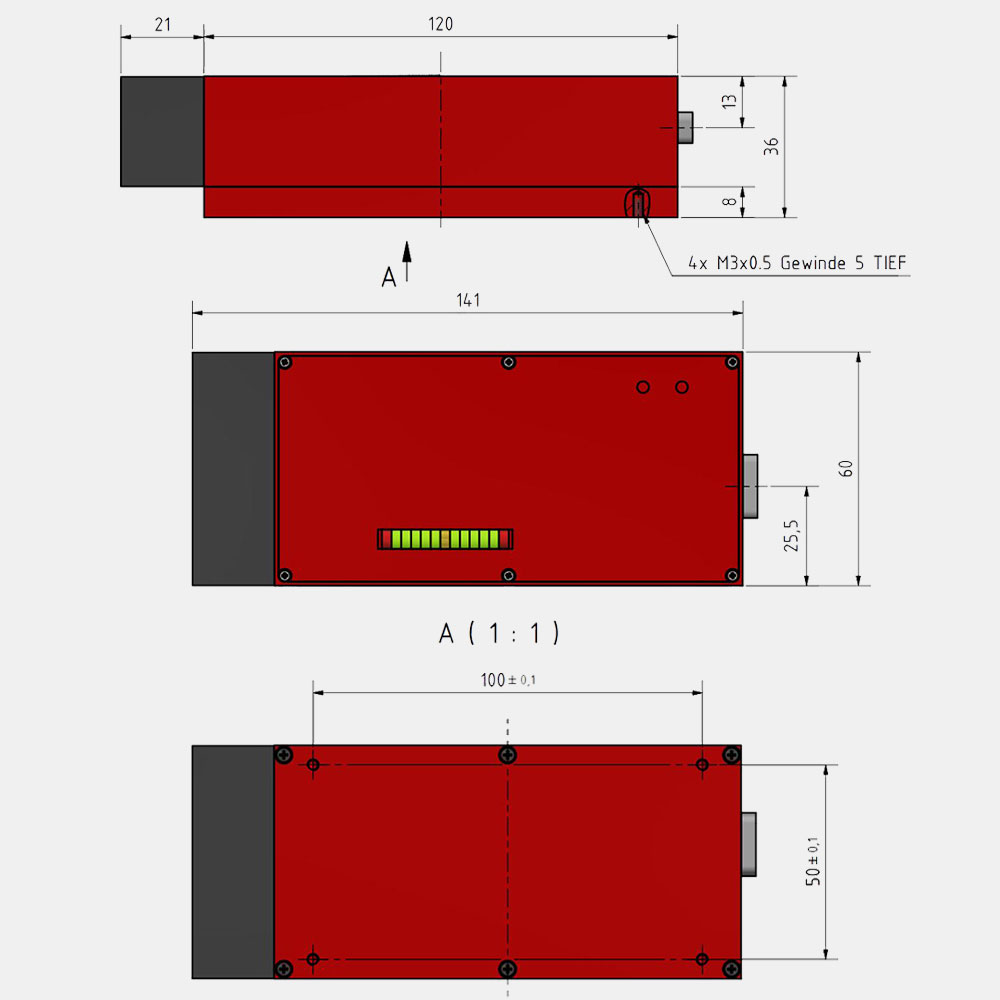

Sensorsignal Drehübertrager OptiMA IP42

  • mit integrierter Pick UP, quer polarisiert mit großer Übertragungsreichweite bis zu 45 mm bei DMS-Widerstand >=1000 Ohm)
  • Gehäuse 141 x 60 x 36 mm
  • Fernkalibrierungsfunktion, Signalstatusanzeige : LED
  • integrierter Generator zur Versorgung Rotorelektronik
  • Option HF-Leistung: 3W
  • PCM-Technik
  • Versorgungfrequenz 6,78 MHz
  • Abtastrate = 3310 1/s
  • Bandbreite = 1 KHz
  • Auflösung 16 Bit für hochpräzise Anwendungen
  • IP42
  • Digitalanalogwandlung
  • Ausgangsspannung 0..+/-10 V, 100 Ohm
  • Versorgungsspannung 9..36 V
  • Temperaturbereich: -10..+70° C
  • Digitalanalogwandlung
  • Linearität: < 0,005 %
  • Nullpunktdrift: +/- 0,02%/°C

VKab_D_ana_Kal

  • Anschluss: D-SUB-9 Buchse
Lieferumfang

  • Sensorsignalverstärker SV_4e
  • Auswerteeinheit OptiMA IP42
  • D-SUB-9 Buchse für Systeme mit analogem Datenausgang
  • Dokumentation auf USB-Stick

Nicht im Lieferumfang

  • DMS-Sensor
  • Ergänzungswiderstände
  • Digitales Interface inkl. Konditionierungs-Software
    (wird benötigt um den Messverstärker zu konditionieren)
  • Verguss-Kit (extra zu bestellen)
