Die neue Drehmomentmessflansch-Serie von MANNER ist noch genauer, extrem überlastfest (Faktor 4), einfach im Handling und das Flanschbild sowie die Einbaumaße kompatibel zu den Wettbewerberflanschen.
Zudem haben wir rechtzeitig die Lager gefüllt – MANNER kann liefern! Egal ob mit Standard- oder mit DAkkS-Kalibrierung: MANNER bietet Ihnen das Full-Service Programm mit kurzen Lieferzeiten und persönlichem Kontakt!
Was bietet der neue XtreMA HP?
– Weiterentwickeltes Design
– Noch höhere Genauigkeit
– Überlastfest bis zur 4-fachen Belastung
– Kompatibel zu HBM
– Preisattraktiv
– Antennenkonzepte und Auswerteeinheiten in verschiedensten
Konfigurationen und Bedingungen vor Ort
– Plug & Play
Die XtreMA High Precision Drehmomentmessflansch-Serie umfasst die Bereiche von 50 N·m, 100 N·m, 200 N·m, 500 N·m, 1 kN·m, 2 kN·m, 3 kN·m, 5 kN·m und 10 kN·m.
Die Forderung nach immer höherer Genauigkeit und Reproduzierbarkeit zur Wirkungsgradbestimmung bzw. Reibleistungserfassung von Aggregaten kommt immer häufiger. Die Optimierungen der Maschinen, Antriebstränge, Getriebe etc. wird immer weiter vorangetrieben. Die Potentiale werden jedoch geringer als dies noch vor ein paar Jahren der Fall war. Um die Verbesserungen zu erfassen sind hochgenaue Messmittel notwendig. Man will das letzte Quäntchen an Potential durch eine Optimierung, vergleichbar einem Diamantenschliff, schöpfen.
Entsprechend dieser Entwicklung und Anforderung haben wir es uns zur Aufgabe gemacht, unseren ohnehin schon genauen XtreMA Drehmomentflansch weiterzuentwickeln und die Genauigkeit um Faktor 3 zur verbessern. Die neue Ausführungsform hat den Namen XtreMA HP. Diese Weiterentwicklung ermöglicht noch deutlich genauere Messergebnisse.
Durch die neue optimierte Konstruktion konnte die Genauigkeit bahnbrechend verbessert werden. Wir gehen keinen Trade-Off ein. Festigkeitswerte und der Einfluss von parasitären Kräften beeindrucken das Messsignal nicht. Nun ist es, bedingt durch die herausragende Genauigkeit möglich, auch in einem Teillastbereich äußerst präzise Messungen durchzuführen.
Sie haben eine Messaufgabe, bei der die bisherigen Messflansche versagt haben? Dies haben wir schon oft gehört. Unsere XtreMA HP Flansche haben bewiesen, dass extrem harte Bedingungen diese weder einschüchtern noch in die Knie zwingen.
Dieser neue Aufnehmer ist extrem hart im Nehmen – bereit für jegliche Herausforderungen!
Durch die Überlastauslegung von 400% bietet der Drehmomentsensor sowohl das Messen von Dauerlasten, als auch die kurzzeitige Erfassung von Lastspitzen im dynamischen Betrieb.
Die spezielle kurze Bauform mit dem geringen Rotorgewicht und dem äußerst geringen Massenträgheitsmoment lassen problemlos Nenndrehzahlen bis zu 25.000 min-1 erreichen.
Optional können die Flansche im Temperaturbereich von -40°C… 160°C betrieben werden.
Eine weitere Besonderheit ist die elektronische Kompensation des Nullpunktfehlers Tk0 und der Nennwertabweichung Tkc. Damit erreicht man eine konstant hohe Genauigkeit, quasi unabhängig von der Umgebungstemperatur. Denn welcher Prüfstand wird schon bei konstanten Betriebsbedingungen gefahren.
Das verwendete DIN-Flanschbild, welches mechanisch absolut baugleich zu HBM-Drehmomentsensoren ist, erlaubt den direkten Ersatz von HBM-Flanschen. Die einfache Integration in neue, aber auch bereits gebaute Prüfstände mit vorhandener Infrastruktur- ein Retrofit.
Das praxiserprobte Flanschbild aller Messbereiche bleibt erhalten.
Flexibel und bewährt!
Trotz dieser neuen Technologie auf der rotierenden Seite bleibt es bei den bewährten verschiedenen und auch flexiblen Statorkonfigurationen. Die Systeme sind voll kompatibel mit der bereits auf dem Markt befindlichen XtreMA Generation.
Die Statorantenne bzw. Statoreinheit ist kompakt und im gewohnten Design ermöglicht sie einen Luftspalt von 3 mm bis zu 10 mm in der Standardausführung. Es gibt keine hässliche Umschließung des Rotors.
Dies hat sich in der Praxis als extrem vorteilhaft erwiesen, da Montagefehler oder Schwingungen nicht zu Kollisionen oder gar zu Ausfällen führen. Außerdem stellen selbst unpräzise Montagen für die Übertragungsqualität überhaupt keine Herausforderung dar.
Abbildung 1: Konfiguration XtreMA HP mit integrierter Antenne, Kompaktbauweise

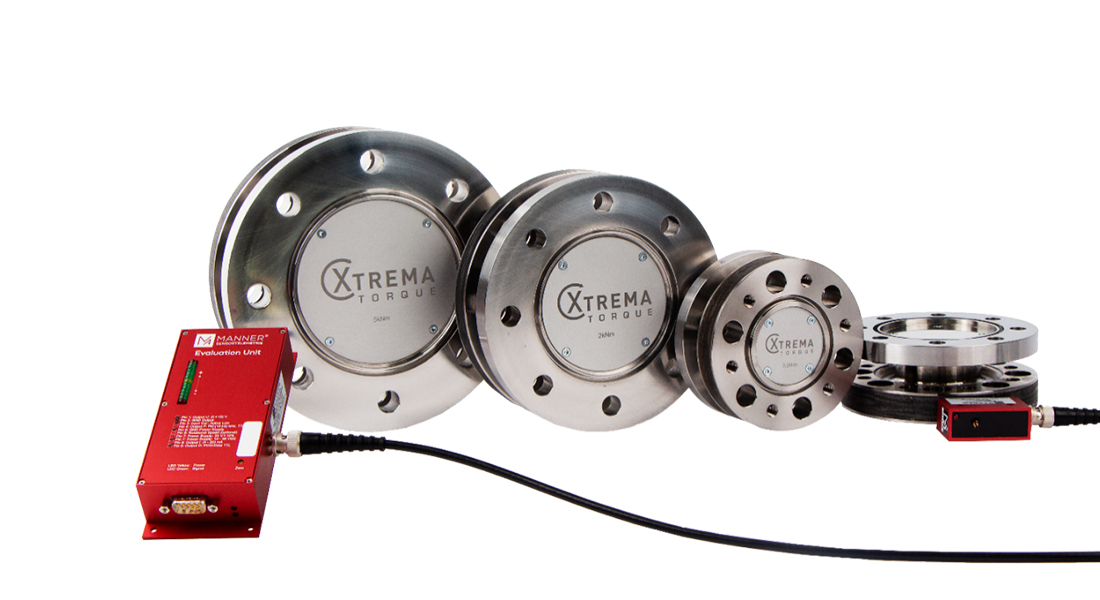

Abbildung 2: Konfiguration XtreMA HP mit abgesetzter Antenne, für hohe Flexibilität
Go dual, go digital!
Eine Statoreinheit in Tubusausführung erlaubt neben den klassischen Analogsignalen mit 0.. ±10V / 4..20mA oder dem Frequenzausgang auch die Ausgabe von Digitalsignalen über EtherCAT, CAN, Ethernet.

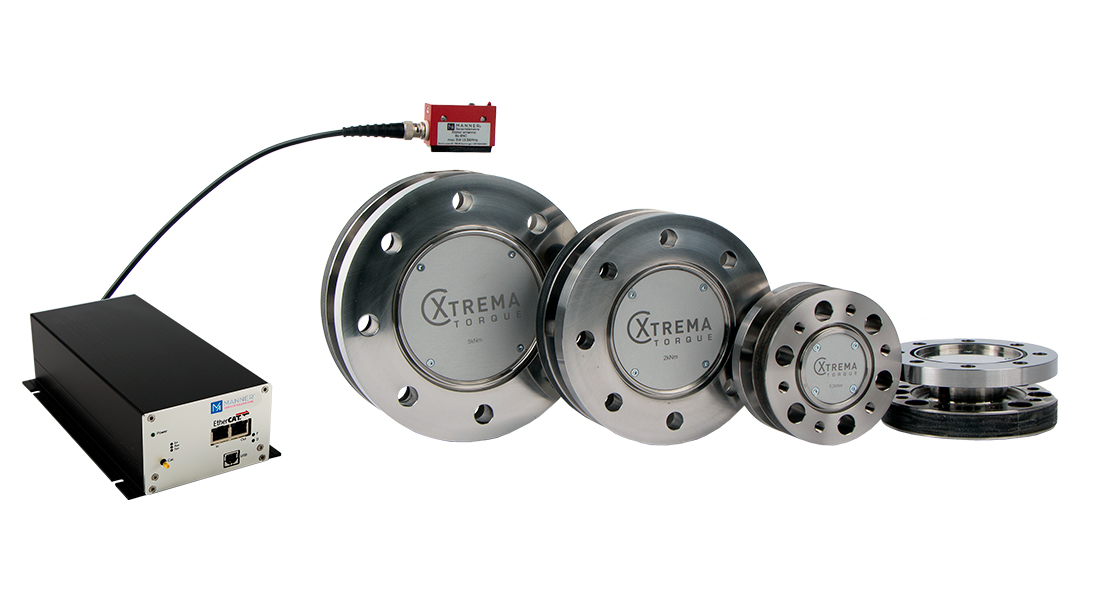

Abbildung 3: Konfiguration XtreMA HP mit abgesetzter Antenne und Tubus-Auswerteinheit zum Einbau im Schaltschrank
Kein Bauraum übrig? No space, go compact!
MANNER bietet zudem eine kompakte Auswerteeinheit mit und ohne Drehzahlerfassung an. Die Ausrichtung des Drehzahlsensors ist mittels LED-Signal eine spielend leichte Plug & Play Lösung.
Too hot, too cold? Go XtreMA!
Die Temperaturfestigkeit mit abgesetzter Pick Up (Statorantenne) lässt den Betrieb unter härtesten Umweltbedingungen von -40°C bis zu 160°C zu.
Swimming in oil? Go oil-proof!

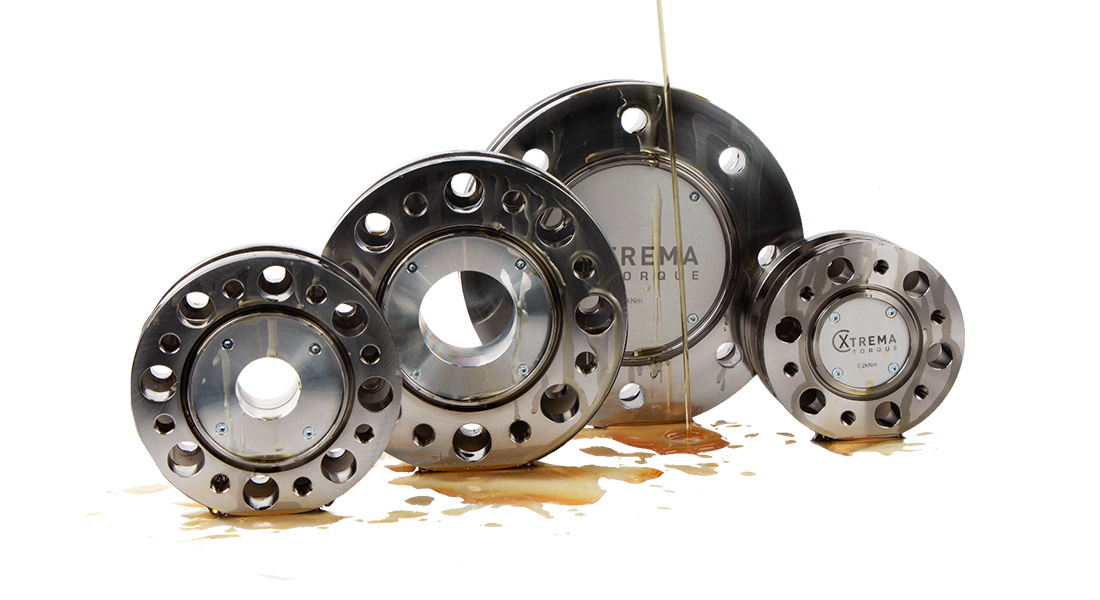

Die Option „Hohlwelle“ erlaubt komplexe Prüfstandskonzepte. Die Ölversorgung im Zentrum oder Aktorik ist kein Problem. Nach Wunsch ist der XtreMA HP Drehmomentsensor mit und ohne Drehzahlerfassung erhältlich.
Don’t let them fool you!
MANNER – Technologie garantiert die Klassengenauigkeit von -40°C bis 160°C
Für den Prüfstandsbetrieb zur Erprobung von Verbrennungsmotoren, Hybrid- und auch Elektromotoren werden hochpräzise Messmittel benötigt.
Bekanntlich ist die Klassengenauigkeit nur für einen Umgebungstemperaturbereich von 22°C +/-10°C definiert. Außerhalb dieser Temperaturspanne ist der Fehler deutlich größer.
Die neue optionale Kompensationstechnik für Tk0 und Tkc garantiert die jeweils spezifizierte Klassengenauigkeit über den gesamten spez. Betriebstemperaturbereich (-40°C…160°C). Damit gibt es auch außerhalb dem, durch die Klassengenauigkeit definierten Temperaturbereich von +/-10 °C, keine Verschlechterung.
Die höhere Kür!
Insbesondere die Reibleistungsmessung stellt hohe Ansprüche an die Messmittel.
Um diesen Ansprüchen gerecht zu werden, weist der XtreMA HP eine Genauigkeitsklasse von besser 0,02% auf.
Damit steht der XtreMA HP nicht nur dem HBM T12 in nichts nach.
XtreMA High Precision – Torque Measurement
Ihr neuer Standard für extreme Herausforderungen
Don’t let them fool you!
MANNER – Technologie garantiert die Klassengenauigkeit von -40°C bis 160°C
Für den Prüfstandsbetrieb zur Erprobung von Verbrennungsmotoren, Hybrid- und auch Elektromotoren werden hochpräzise Messmittel benötigt.
Bekanntlich ist die Klassengenauigkeit nur für einen Umgebungstemperaturbereich von 22°C +/-10°C definiert. Außerhalb dieser Temperaturspanne ist der Fehler deutlich größer.
Die neue optionale Kompensationstechnik für Tk0 und Tkc garantiert die jeweils spezifizierte Klassengenauigkeit über den gesamten spez. Betriebstemperaturbereich (-40°C…160°C). Damit gibt es auch außerhalb dem, durch die Klassengenauigkeit definierten Temperaturbereich von +/-10 °C, keine Verschlechterung.
Die höhere Kür!
Insbesondere die Reibleistungsmessung stellt hohe Ansprüche an die Messmittel.
Um diesen Ansprüchen gerecht zu werden, weist der XtreMA HP eine Genauigkeitsklasse von besser 0,02% auf.
Damit steht der XtreMA HP nicht nur dem HBM T12 in nichts nach.
XtreMA High Precision – Torque Measurement
Ihr neuer Standard für extreme Herausforderungen
