Beschreibung
Artikelbeschreibung

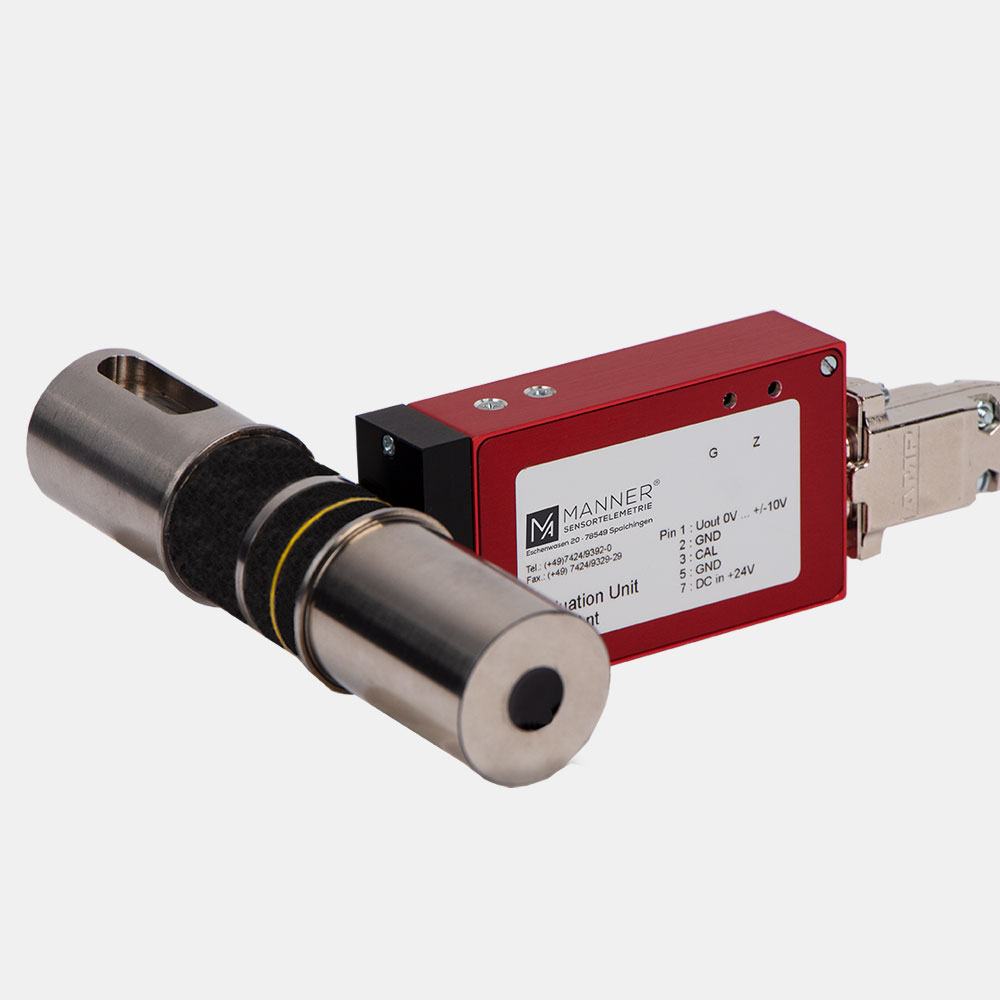

Drehmomentmesssystem bestehend aus:
- Messwelle mit integrierter Rotorantenne
- Auswerteeinheit
- Dokumentation
Messsystem
- Messbereich: 100 N·m
- Signalauflösung: 16 Bit
- Linearität und Hysterese: <0,25%
- Abstand Rotor – Auswerteeinheit: 0,5 … 5 mm
- PCM-Technik
- Wartungsfrei
- Integrierte Fernkalibrierfunktion

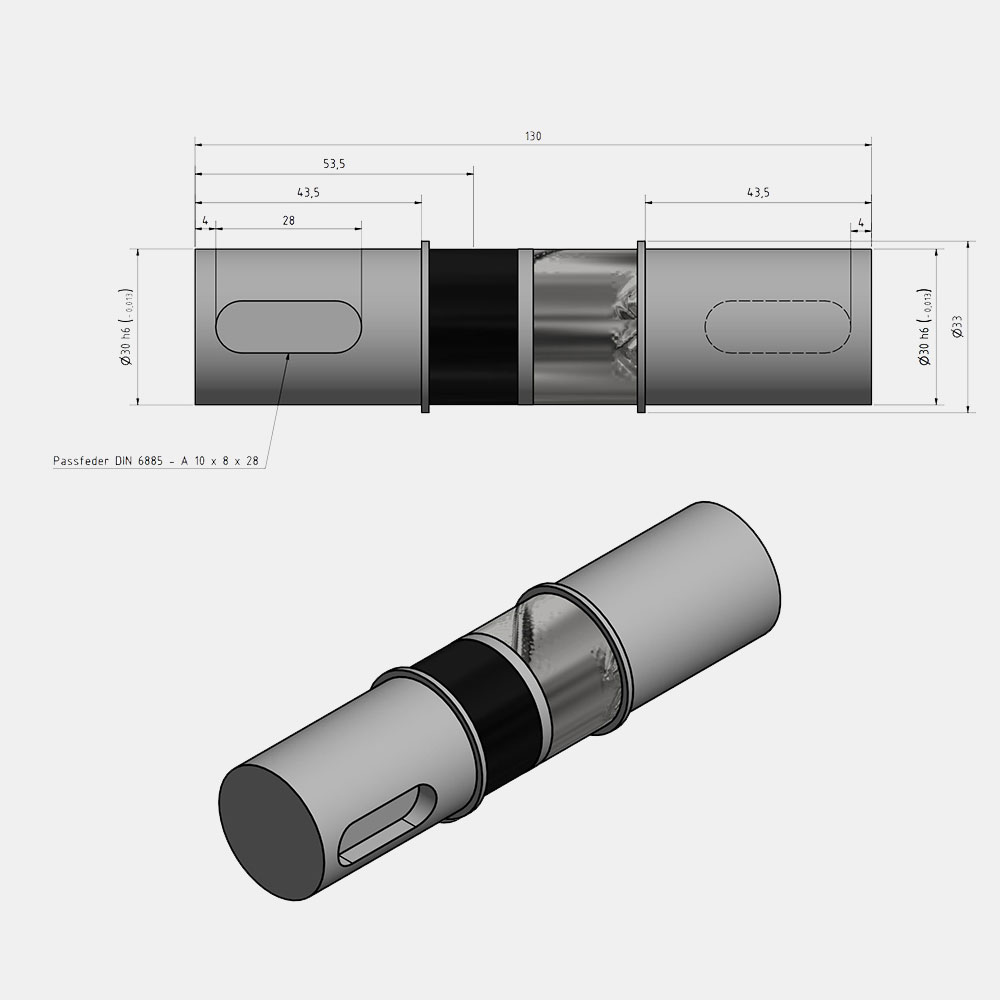

MW_100NM
- Anzahl der Kanäle: 1
- DMS integriert
- Messbereich: 100 N·m
- Signalbandbreite: 0 … 1 kHz
- Nullpunkt- und Verstärkungsdrift: ±0,05%/°C
- Abmessungen: Ø30 mm, 130 mm
- Drehzahlbereich: 0 … 10.000 1/min
- Temperaturbereich: -10 … +55°C
- Schutzart nach EN 60529: IP42
AW_DAnt
- mit integrierter PickUp (Statorantenne)
- Anzahl der Kanäle: 1
- Analoge Ausgangsspannung: 0 … ±10 V / 50 Ohm
- Signalbandbreite: 0 … 1 kHz
- Nullpunkt und Verstärkungsdrift: ±0,05%/°C
- Versorgungsspannung: 24 VDC ±10%, 220 mA
- Anschluss: D-SUB-9 Stecker
- Abmessungen: 90 x 50 x 22 mm
- Temperaturbereich: -10 … +55°C
- Schutzart nach EN 60529: IP42
VKab_D_ana_Kal
- Anschluss: D-SUB-9 Buchse
Lieferumfang
- Messwelle MW_100NM
- Auswerteeinheit AW_DAnt
- D-SUB-9 Buchse für Systeme mit analogem Datenausgang
- Kalibrierprotokoll auf USB-Stick
- Dokumentation auf USB-Stick
