Messwellen Kit 10-010

3.580,50

Beschreibung

Artikelbeschreibung

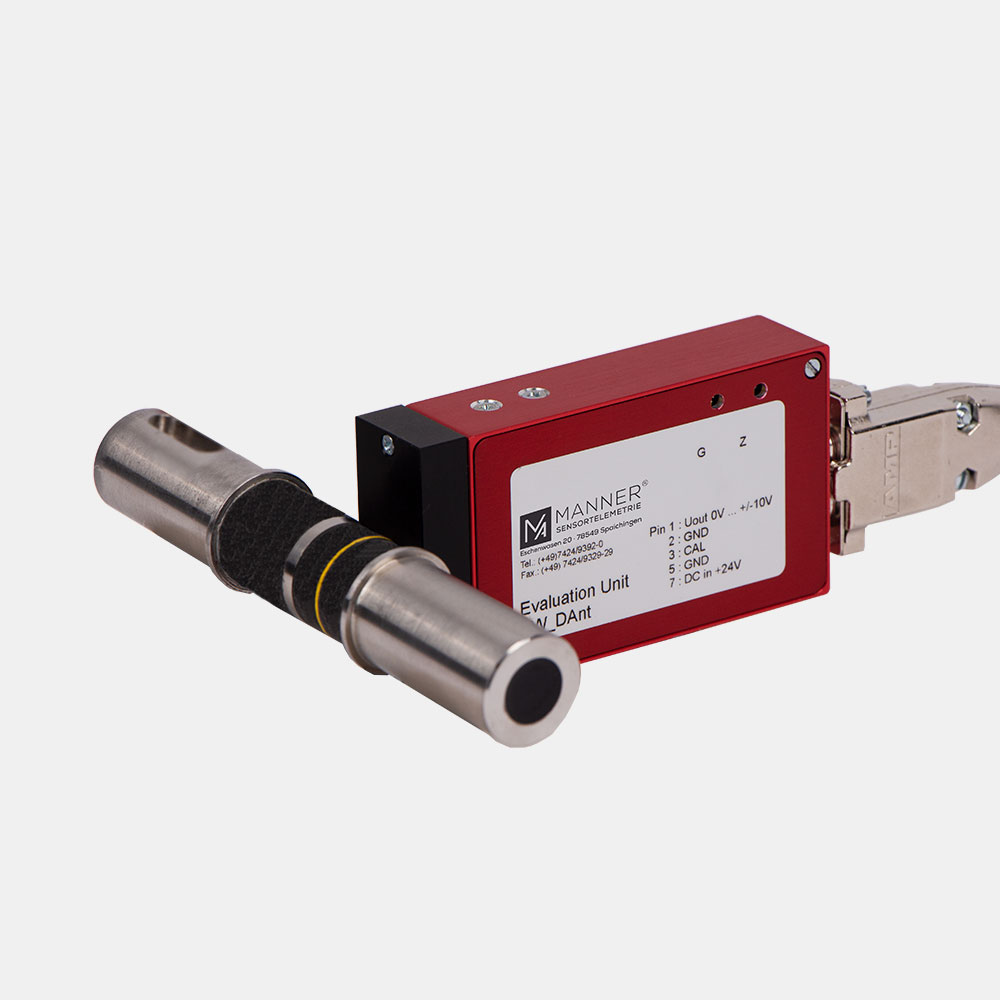

Drehmomentmesssystem bestehend aus:

  • Messwelle mit integrierter Rotorantenne
  • Auswerteeinheit
  • Dokumentation

Messsystem

  • Messbereich: 10 N·m
  • Signalauflösung: 16 Bit
  • Linearität und Hysterese: <0,25%
  • Abstand Rotor – Auswerteeinheit: 0,5 … 5 mm
  • PCM-Technik
  • Wartungsfrei
  • Integrierte Fernkalibrierfunktion

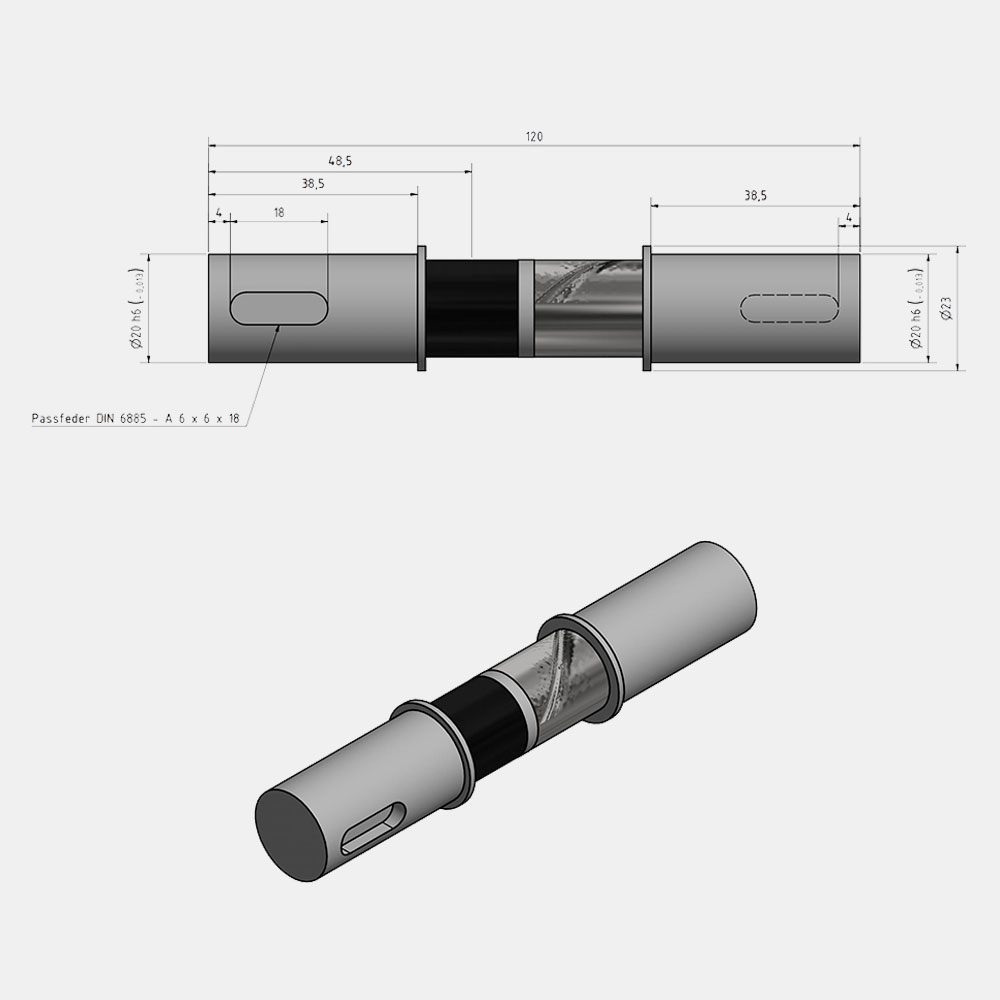

MW_10NM

  • Anzahl der Kanäle: 1
  • DMS integriert
  • Messbereich: 10 N·m
  • Signalbandbreite: 0 … 1 kHz
  • Nullpunkt- und Verstärkungsdrift: ±0,05%/°C
  • Abmessungen: Ø20 mm, 120 mm
  • Drehzahlbereich: 0 … 10.000 1/min
  • Temperaturbereich: -10 … +55°C
  • Schutzart nach EN 60529: IP42

AW_DAnt

  • mit integrierter PickUp (Statorantenne)
  • Anzahl der Kanäle: 1
  • Analoge Ausgangsspannung: 0 … ±10 V / 50 Ohm
  • Signalbandbreite: 0 … 1 kHz
  • Nullpunkt und Verstärkungsdrift: ±0,05%/°C
  • Versorgungsspannung: 24 VDC ±10%, 220 mA
  • Anschluss: D-SUB-9 Stecker
  • Abmessungen: 90 x 50 x 22 mm
  • Temperaturbereich: -10 … +55°C
  • Schutzart nach EN 60529: IP42

VKab_D_ana_Kal

  • Gegenstecker
  • Anschluss: D-SUB-9 Buchse
Lieferumfang:

  • Messwelle MW_10NM
  • Auswerteeinheit AW_DAnt
  • D-SUB-9 Buchse für Systeme mit analogem Datenausgang
  • Kalibrierprotokoll auf USB-Stick
  • Dokumentation auf USB-Stick
