Telemetrie Kit 20-030

2.005,50

Beschreibung

Artikelbeschreibung

Temperaturmesssystem bestehend aus:

  • Sensorsignalverstärker mit integrierter Rotorantenne
  • Auswerteeinheit
  • Dokumentation

Messsystem

  • Messbereich (voreingestellt): -50 … +1.000°C
  • Signalauflösung: 16 Bit
  • Linearität und Hysterese: <0,25%
  • Abstand Rotor – Auswerteeinheit: 0,5 … 5 mm
  • PCM-Technik
  • Wartungsfrei

SV_2ax_TP

  • Anzahl der Kanäle: 1
  • Thermoelement Typ K
  • Integrierte Kaltstelle
  • Messbereich (voreingestellt): -50 … 1.000°C
  • Maximaler Fehler: 0,3%
  • Signalbandbreite: 0 … 10 Hz
  • Nullpunkt- und Verstärkungsdrift: ±0,05%/°C
  • Montage am Wellenende
  • Zentrumsbohrung für Verkabelung
  • Abmessungen: Ø50 mm, 53 mm
  • Drehzahlbereich: 0 … 10.000 1/min
  • Temperaturbereich: -10 … +85°C
  • Schutzart nach EN 60529: IP42

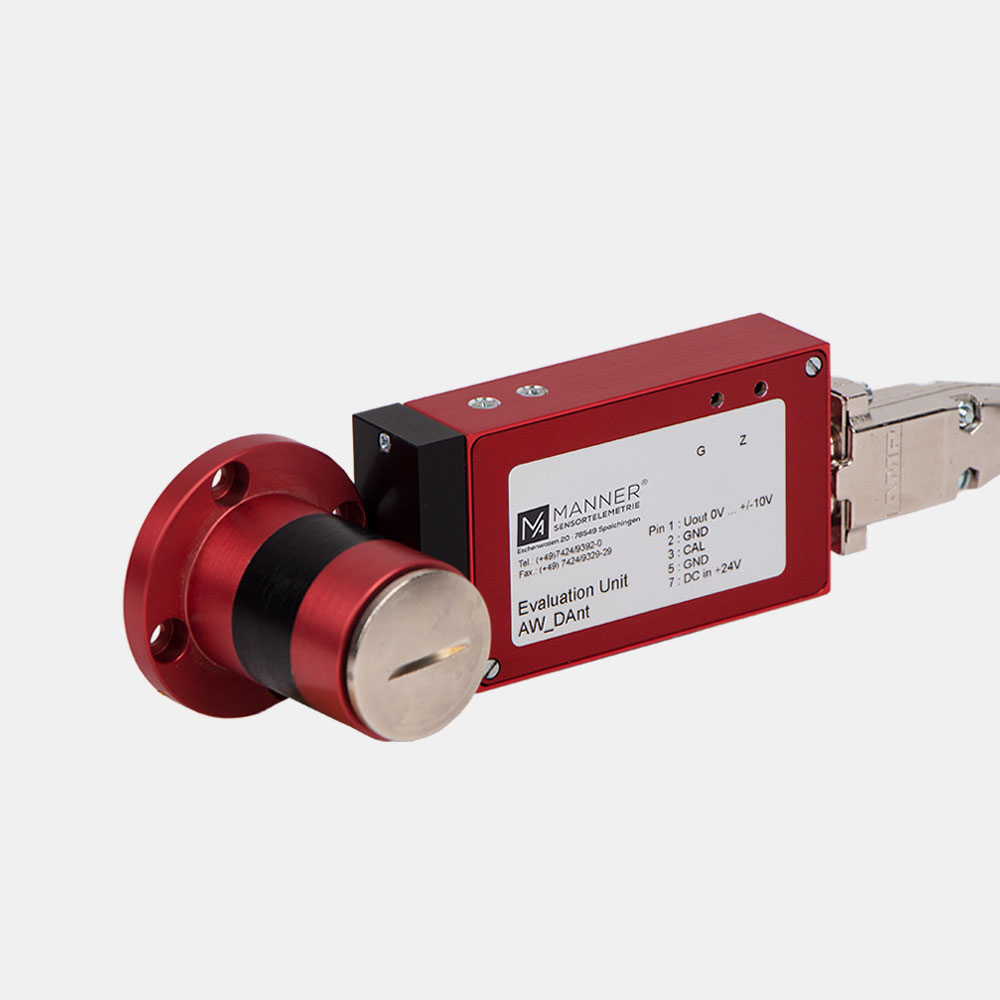

AW_DAnt

  • mit integrierter PickUp (Statorantenne)
  • Anzahl der Kanäle: 1
  • Analoge Ausgangsspannung: 0 … ±10 V / 50 Ohm
  • Signalbandbreite: 0 … 25 Hz
  • Nullpunkt und Verstärkungsdrift: ±0,05%/°C
  • Versorgungsspannung: 24 VDC ±10%, 220 mA
  • Anschluss: D-SUB-9 Stecker
  • Abmessungen: 90 x 50 x 22 mm
  • Temperaturbereich: -10 … +55°C
  • Schutzart nach EN 60529: IP42

VKab_D_ana

  • Kabellänge: 2 m
  • Anschluss: D-SUB-9 Buchse
Lieferumfang

  • Sensorsignalverstärker SV_2ax
  • Auswerteeinheit AW_DAnt
  • D-SUB-9 Buchse
  • Dokumentation auf USB-Stick

Nicht im Lieferumfang

  • Thermoelement
